直线振动筛
直线振动筛

直线振动筛是一款以双振动电机同步反向旋转为驱动核心的高效筛分设备,通过偏心块产生定向激振力,驱动物料在筛面上做跳跃式直线运动,结合 1-5 层可选筛网实现 2-6 种规格物料的分级、除杂或脱水处理。广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。

咨询热线:16621569709
  • 工作原理
  • 产品特点
  • 技术参数
  • 行业应用

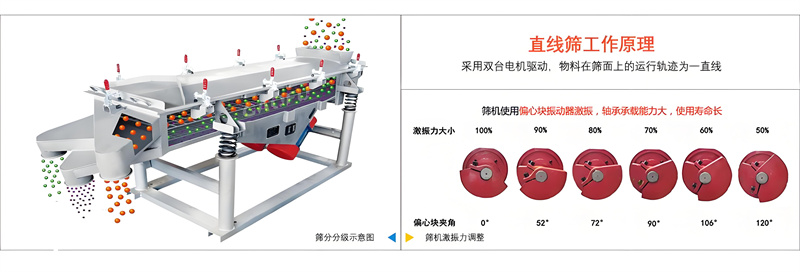

直线筛的工作原理主要是利用两台互为相向运动的振动电机作为激振源。这两台振动电机同时向中间产生激振力,这两种激振力在筛网上相交最后叠加为向前振动的动力,传递给筛网,筛网也会以相同的频率和振幅振动,带动筛网上的物料颗粒产生特定的振动轨迹,在物料向前运动的过程中,较大的颗粒因无法通过筛孔而被阻挡,而较小的颗粒则可以通过筛孔落入下层筛面,从而实现物料的筛分分级。



  1. 筛分精度稳定:采用定向激振力设计,物料在筛面运动轨迹均匀,结合高精度筛网与防堵结构,确保不同粒度物料分级精准,筛分效果一致性强;

  2. 处理量适配性广:根据客户要求选型合适的处理量,支持 1-5 层筛网组合,可同步完成 2-6 种规格物料分级,适配轻型粉粒料与重型大粒度物料等不同产能需求;

  3. 结构设计简洁:主体由高强度筛箱、专用筛框、振动电机及减振支架组成,占地面积小,便于生产线布局;

  4. 运行能耗经济:双振动电机功率匹配合理,传动效率高,相较于同类型设备能耗更低,长期运行可降低生产成本;

  5. 低噪运行环保:配备减振弹簧与密封式箱体结构,运行噪音≤85dB,减少振动传导与环境噪音污染,符合工业生产环保标准;

  6. 筛网耐用性强:采用不锈钢、尼龙等优质筛网材质,搭配防松动筛框固定结构,减少筛网磨损与变形,延长使用寿命;

  7. 密封性能可靠:全封闭箱体搭配密封胶条密封,有效避免物料飞溅与粉尘溢散,保障作业环境洁净,满足环保生产要求;

  8. 维修维护便捷:快拆式筛网设计,换网作业仅需 3-5 分钟即可完成,日常维护仅需定期检查螺栓紧固性与电机润滑,无需复杂操作;

  9. 适配自动化生产:支持标准型号与非标尺寸定制,出料口可根据流水线需求设计,能与自动化生产线无缝衔接,实现连续化作业。



型号公称尺寸(mm)物料粒度(mm)斜面倾角(°)振幅(mm)层数(s)功率(kw)
YC-ZXS-520500×20000.074~100°~7°4~81~52×(0.4~0.75)
YC-ZXS-525500×25002×(0.4~0.75)
YC-ZXS-530500×30002×(0.75~1.1)
YC-ZXS-535500×35002×(0.75~1.1)
YC-ZXS-10201000×20002×(0.75~1.5)
YC-ZXS-10251000×25002×(1.1~1.5)
YC-ZXS-10301000×30002×(1.5~1.8)
YC-ZXS-10351000×35002×(1.5~2.2)
YC-ZXS-10401000×40002×(1.5~2.2)
YC-ZXS-12251200×25002×(1.5~2.2)
YC-ZXS-12301200×30002×(1.8~3)
YC-ZXS-12351200×35002×(1.8~3)
YC-ZXS-15301500×30002×(2.2~3)
YC-ZXS-15351500×35002×(2.2~3)
YC-ZXS-15401500×4000

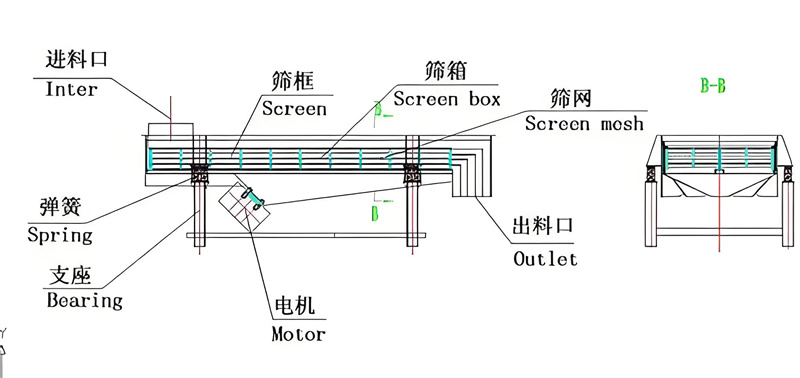

直线筛 (6).jpg

1. 矿山 / 冶金行业

  • 适用物料:矿石颗粒、金属粉末、冶金废料、耐火材料、铁粉、合金颗粒等

  • 应用场景:矿石破碎后的分级筛选(如石英砂、石灰石粒度分级)、金属粉末除杂提纯、冶金原料预处理、矿山尾矿回收,重型机型可适配大粒度物料的连续筛分作业

2. 化工行业

  • 适用物料:化肥颗粒、树脂粉、涂料原料、化工助剂、塑料颗粒、橡胶粉、染料等

  • 应用场景:化工原料杂质去除、产品粒度分级(如化肥粗细度筛选)、浆液过滤提纯、粉体混合前预处理,满足化工生产中物料纯度与粒度均匀性要求

3. 食品行业

  • 适用物料:谷物(大米、小麦、玉米)、糖粉、淀粉、奶粉、可可粉、坚果碎、食用盐、调味品等

  • 应用场景:原料净化除杂(如去除谷物中的砂石、杂质)、产品粒度分级(如奶粉、糖粉粗细筛选)、食品添加剂筛分,符合食品行业卫生标准,保障产品洁净度

4. 医药行业

  • 适用物料:中药颗粒、西药原料药、药用辅料、药丸、胶囊填充物、抗生素粉末等

  • 应用场景:药用原料除杂提纯、药丸大小分级、粉剂粒度控制、药液过滤澄清,满足医药行业 GMP 规范,确保产品纯度与安全性

5. 建材行业

  • 适用物料:水泥粉、石膏粉、滑石粉、瓷砖原料、保温材料颗粒、石英砂、腻子粉等

  • 应用场景:建材原料分级(如石英砂不同目数分级)、粉体除杂净化、浆料过滤,提升建材产品强度与均匀性,适配瓷砖、涂料、保温材料等生产需求

6. 环保 / 公害处理行业

  • 适用物料:污水、污泥、废油、垃圾焚烧飞灰、环保吸附剂、再生资源颗粒等

  • 应用场景:废水过滤除杂、污泥脱水预处理、废油净化回收、再生资源分级筛选,助力环保达标处理,提升资源回收利用率

7. 农业 / 粮食加工行业

  • 适用物料:种子、饲料颗粒、粮食作物(稻谷、小麦、高粱)、农药粉末等

  • 应用场景:种子分级筛选(提高发芽率)、饲料颗粒除杂与粒度分级、粮食净化去石、农药粉末均匀筛分,适配农业规模化生产需求

8. 塑料 / 橡胶行业

  • 适用物料:塑料颗粒、橡胶颗粒、再生塑料碎片、塑料助剂、色母粒等

  • 应用场景:塑料原料除杂、颗粒大小分级、再生塑料筛选提纯,保障塑料制品生产过程中原料的均匀性,提升产品质量

9. 煤炭行业

  • 适用物料:原煤、精煤、煤矸石、煤粉等

  • 应用场景:煤炭分级筛选(如块煤与煤粉分离)、煤炭脱水脱介、煤矸石分拣,适配煤矿开采后的洗选加工环节,提高煤炭利用率

10. 其他行业

  • 电子行业:电子元器件辅料(焊锡粉、绝缘粉末)筛分、电子废料回收处理

  • 日化行业:洗衣粉、洗衣液原料、化妆品粉体(滑石粉、粉底粉)分级过滤

  • 磨料行业:金刚砂、砂纸原料、研磨粉粒度分级,保障磨料产品精度
